Цифровая паяльная станция
STR DS-01

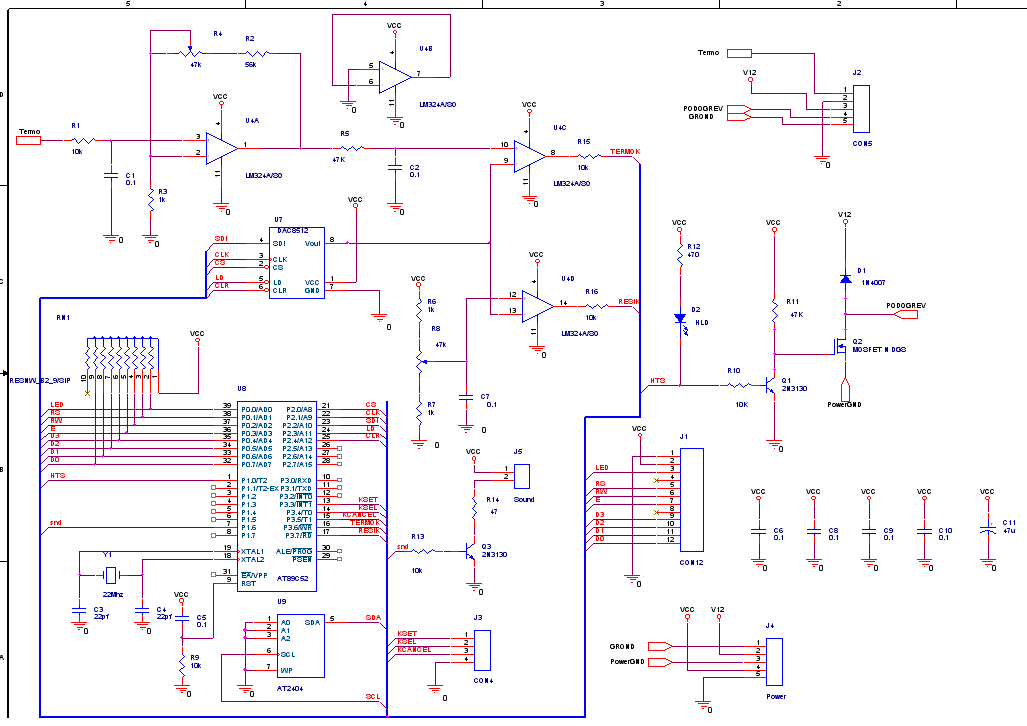

- Принципиальная электрическая схема
- Программа микроконтроллера AT89C52
- Эмулятор паяльной станции с функцией ПИД-регулятора (exe)
- Исходник эмулятора (Delphi 7)

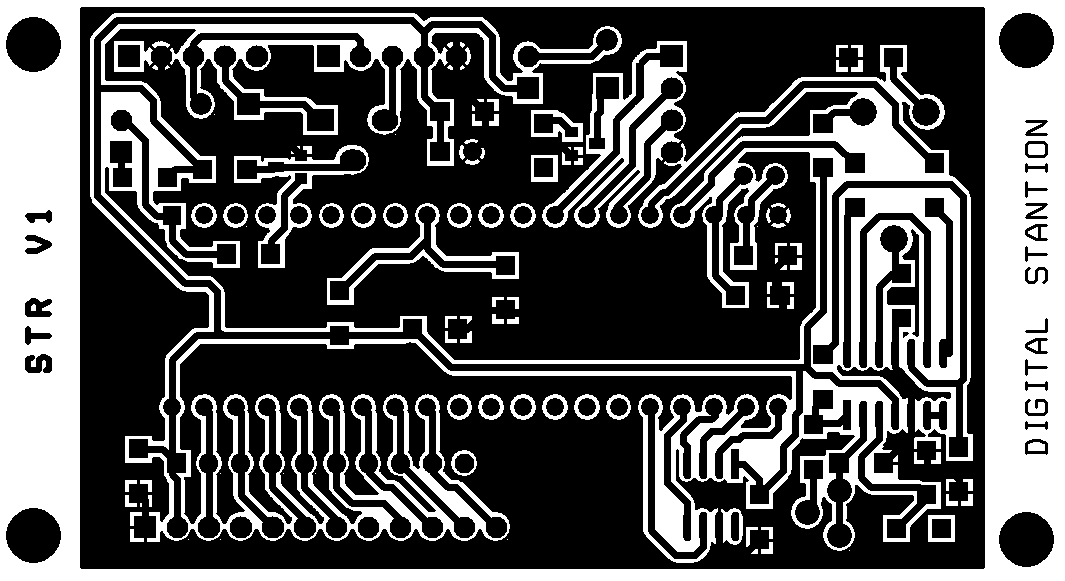

Краткое описание устройства
Цифровая паяльная станция DS-01 (далее ЦПС) является сложной электронной системой, которая предназначена для проведения профессиональных электромонтажных работ. ЦПС обеспечивает максимальную защиту элементов монтажа от повреждения. Для этого использованы следующие решения:
- система автоматического термоконтроля ;
- использование паяльника с пониженным напряжением питания;
- гальваническая развязка паяльника от питающей сети.
Система термоконтроля фактически убирает риск выхода из строя элементов монтажа при несоблюдении требований техпроцесса по максимальной температуре жала паяльника. Это особенно актуально при монтаже дорогостоящих элементов и оборудования, критичных к перегреву.
В основе ЦПС лежит микропроцессорная система. Кроме функций термоконтроля паяльника
и управления нагревательным элементом, система поддерживает режим ожидания и
позволяет устанавливать до 4-х типов различный сменных жал с соответствующей
температурной коррекцией. Для работы с ЦПС используется простой и доступный
русскоязычный интерфейс. Информация отображается на жидкокристаллическом дисплее,
а управление осуществляется трехкнопочной клавиатурой с использованием системы
меню. Использование энергонезависимой (FLASH) памяти позволяет сохранять все
настройки, даже при длительном отключении питания и восстанавливать последний
режим работы при сбоях в сети 220В.
